概述:

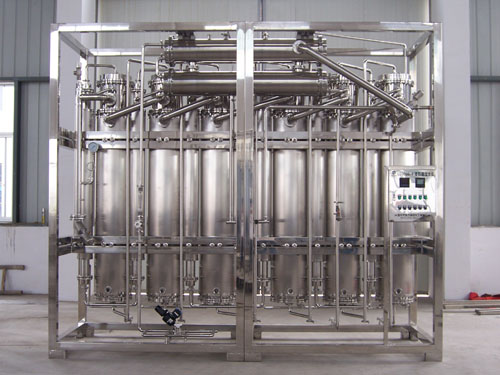

列管式多效蒸餾水機是以去離子水為原料水,用蒸汽加熱的蒸餾水生產設備。該設備所生產的蒸餾水水質穩定,純度高,無熱原,符合中國藥典、歐洲藥典、美國藥典、對“注射用水”的各項規定,是血液制品、針劑、大輸液、生物抗菌素等藥品生產廠家及飲用蒸餾水生產廠的理想設備。
工作原理:
蒸餾水機的工作原理是經充分予熱的原料水通過多效蒸發和冷凝,排除不凝性氣體和雜質,從而獲得高純度的蒸餾水。要確保蒸餾水的水質,原料水必須經過予處理,由于通過多效蒸發,熱量得到了充分利用。
產品特點:
蒸發器:采用垂直的高速降膜蒸發器。
獨特的三級分離方式:降膜蒸發+重力沉降+螺旋軌道離心分離。
離心恒定操作: 限度的可靠分餾,以提供高質量蒸餾水。
采用雙管板,防止多種物料交叉污染(根據客戶要求采用雙管板或單管板)
原材料選用:與蒸餾水、二次純蒸汽接觸部分及管道使用SUS316L,其余部分使用SUS304。
密封結構合理:設備絕大部分采用法蘭連接,防止泄露。密封材料使用PTFE。
電化學拋光:表面光潔度高;提高不銹鋼的抗腐蝕性;可對機械拋光設備無法處理的位置進行拋光處理,這對于多效蒸餾
水機的出水水質非常重要。
內外氬氣保護全自動焊接:焊接管路和設備筒體,保證焊接質量。
絕熱層:采用玻璃絲棉或復合硅酸鹽針絲毯,外包層采用SUS304拉絲板。
合格 、不合格蒸餾水自動排放的合理控制:通過PLC,使用兩位三通閥進行控制。
一效液位控制:避免了整臺設備出水不合格。
控制系統:控制方式有多種供用戶選擇:手動、PLC+儀表全自動、PLC+觸摸屏等。其中PLC+儀表全自動可以?xún)x表在線顯示
溫度、電導、流量、壓力等,PLC+觸摸屏可以通過觸摸屏在線觀察參數變化情況(溫度、電導、流量、壓力等),隨時了
解設備生產狀態。并可以根據客戶要求配有紙或無紙記錄儀。
規格型號 |
外型尺寸 長×寬×高 |
產水量 Kg/h |
蒸汽壓力 MPa |
原料水耗量 Kg/h |
冷卻水耗量 Kg/h |
LD500-4 |
1650×1000×2400 |
>600 |
0.3 |
720 |
640 |
LD500-5 |
2000×1000×2400 |
>650 |
0.3 |
780 |
350 |
LD1000-5 |
2250×1100×2700 |
>1200 |
0.3 |
1440 |
550 |
LD1000-6 |
2750×1100×2700 |
>1300 |
0.3 |
1560 |
50 |
LD1500-5 |
2650×1350×2700 |
>1700 |
0.3 |
2040 |
850 |
LD1500-6 |
3100×1350×2700 |
>1800 |
0.3 |
2160 |
70 |
LD2000-5 |
2650×1350×3000 |
>2400 |
0.3 |
2880 |
1050 |
LD2000-6 |
3100×1350×3000 |
>2500 |
0.3 |
3000 |
110 |
